城市桥梁维修加固监理技术要点：顶升同步控制与位移阈值、桥面防水层闭水试验、沥青摊铺温度与压实度全流程管控要求

桥梁养护

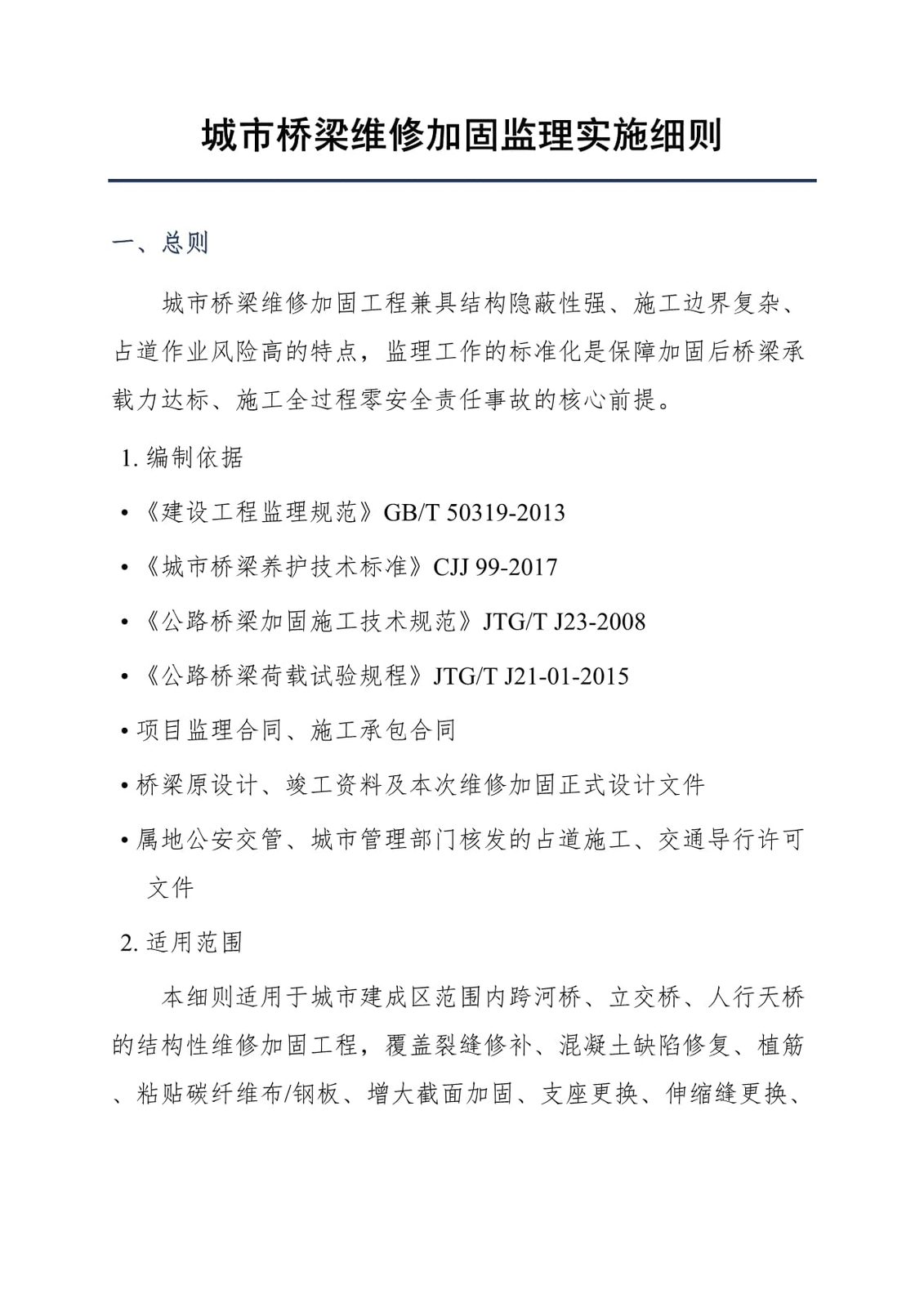

城市桥梁维修加固监理实施细则

上传人：1***

认证信息

认证类型：个人认证

认证主体：方**（实名认证）

IP属地：四川

IP属地：四川

上传时间：2026-10-03

格式：DOCX

页数：19

大小：49.81KB

积分：12

举报

版权申诉

已阅读5页，还剩14页未读，            继续免费阅读



付费下载

下载本文档

文档简介

城市桥梁维修加固监理实施细则一、总则城市桥梁维修加固工程兼具结构隐蔽性强、施工边界复杂、占道作业风险高的特点，监理工作的标准化是保障加固后桥梁承载力达标、施工全过程零安全责任事故的核心前提。1.编制依据•《建设工程监理规范》GB/T50319-2013•《城市桥梁养护技术标准》CJJ99-2017•《公路桥梁加固施工技术规范》JTG/TJ23-2008•《公路桥梁荷载试验规程》JTG/TJ21-01-2015•项目监理合同、施工承包合同•桥梁原设计、竣工资料及本次维修加固正式设计文件•属地公安交管、城市管理部门核发的占道施工、交通导行许可文件2.适用范围本细则适用于城市建成区范围内跨河桥、立交桥、人行天桥的结构性维修加固工程，覆盖裂缝修补、混凝土缺陷修复、植筋、粘贴碳纤维布/钢板、增大截面加固、支座更换、伸缩缝更换、桥面铺装翻新等常见作业内容；日常养护类零散作业可参照执行。3.监理工作总目标•质量目标：所有工序验收合格率100%，加固后桥梁承载力满足设计荷载等级要求，5年内加固部位不得出现脱粘、开裂、失效等质量缺陷•安全目标：零死亡、零重伤责任事故，零因施工防护不到位引发的次生交通事故，零占道施工引发的长时间（≥30分钟）交通拥堵•进度目标：实际工期与合同工期偏差控制在±5%以内，无因监理管控不到位导致的工期延误•造价目标：工程变更签证审核准确率100%，最终结算价控制在批复概算范围内二、监理组织架构与岗位职责清晰的权责划分是避免监理履职缺位、现场管控漏项的基础，所有岗位人员必须持证上岗、责任到人，严禁无资质人员代签监理文件。1.组织架构项目监理部实行总监理工程师负责制，配置结构专业监理工程师1名、安全专业监理工程师1名、测量专业监理工程师1名、现场监理员2~4名（根据作业面数量调整，每2个同步作业面至少配置1名监理员）。总监理工程师必须具备注册监理工程师执业资格，且有3年以上桥梁工程监理经验；专业监理工程师必须具备路桥相关专业中级及以上职称，安全专监需同时具备注册安全工程师资格或等效安全管理资质。2.岗位职责•总监理工程师：审批施工单位报送的专项施工方案、应急救援预案；每周组织1次建设、施工、监理三方联合巡检；签发工程暂停令、工程款支付证书、监理通知单；组织分部分项工程验收及竣工预验收；对加固工程的最终监理验收结论负首要责任。总监理工程师变更必须经建设单位书面同意，严禁擅自离岗。•结构专业监理工程师：负责进场加固材料的验收、见证取样；对隐蔽工程作业面每日旁站时长不少于4小时；组织工序验收，签署隐蔽工程验收记录；每日核查现场施工参数是否符合设计及规范要求，发现质量隐患15分钟内下发整改要求。•安全专业监理工程师：负责施工安全、交通导行措施的日常巡查，每2小时对占道作业区、高处作业面巡查1次；核查作业人员安全防护装备佩戴情况；发现重大安全隐患有权立即要求停止作业，第一时间报总监理工程师及建设单位。•测量专业监理工程师：负责桥梁顶升位移、结构变形、铺装平整度等参数的平行核验，每次顶升作业前对千斤顶、位移传感器的校准情况进行复核，测量数据偏差超过允许值时立即要求暂停施工。•现场监理员：对负责作业面的施工过程全程旁站，如实记录监理日志及旁站记录，每2小时向专业监理工程师报送一次作业动态；严禁擅自离开作业面，发现违章作业立即制止并上报。三、施工准备阶段监理管控要点施工准备阶段的前置核查不到位，是后续加固质量缺陷、安全事故的核心诱因，所有核查项必须留痕，不合格项未整改到位一律不得批准开工。1.施工方案审查•施工单位必须在计划开工前7天报送全套专项施工方案，涉及超过一定规模的危大工程（单跨顶升重量≥1000kN、高处作业高度≥15m、跨铁路/城市快速路作业、占道工期≥7天的交通导行），必须要求施工单位组织5名及以上符合专业要求的专家对方案进行论证。•监理审查核心要点：顶升作业的同步控制精度是否满足单墩偏差≤2mm、相邻墩高差≤5mm的要求；交通导行缓冲区长度是否满足快速路≥80m、主次干路≥50m的要求；植筋、粘贴加固的工序参数是否符合设计要求；应急物资、人员配置是否满足现场风险处置需要。•方案审查时限为收到合格资料后3个工作日内，出具书面审查意见，不合格项一次性告知补正，严禁边施工边补方案。2.进场材料验收所有进场加固材料必须建立台账，按检验批要求见证取样送检，不合格材料必须在24小时内清退出场，严禁在现场留存。各类材料具体验收要求如下：材料类别验收要求检验批划分合格指标碳纤维布核查出厂合格证、耐老化性能检测报告每1000㎡为1个检验批，不足1000㎡按1批计抗拉强度≥3400MPa，弹性模量≥2.35×粘钢/植筋/浸渍胶核查抗冲击剥离韧性、耐长期应力检测报告，严禁使用不饱和树脂类胶体每5t为1个检验批，不足5t按1批计钢-钢拉伸抗剪强度≥14MPa，混凝土正拉粘结强度≥2.5MPa且为混凝土内聚破坏高强灌浆料核查出厂强度报告每200t为1个检验批，不足200t按1批计1d抗压强度≥20MPa，28d抗压强度≥60MPa，竖向膨胀率0.02%~0.1%桥梁支座核查出厂校准报告、成品力学性能检测报告每批次同规格支座抽检2%板式支座邵氏硬度60±5度，盆式支座摩擦系数≤0.03，支座整体无裂纹、变形防水卷材核查低温柔性、拉伸强度检测报告每5000㎡为1个检验批拉力≥500N/50mm，低温柔性-20℃无裂纹，不透水性0.3MPa下保持30min无渗漏3.施工设备核查•顶升用千斤顶必须具备法定计量机构出具的校准证书，校准有效期≤6个月；同一墩位使用的千斤顶必须同型号、同行程，额定顶升力误差≤5%，总顶升力储备≥1.5倍梁体自重；必须配套精度0.1mm的位移传感器，同步控制系统响应时间≤0.5s。•裂缝注浆设备压力控制范围必须覆盖0.2~0.4MPa，植筋电钻必须配套深度限位器，钻孔深度误差控制在+5mm以内。•所有设备核查合格后张贴准用标识，未张贴标识的设备严禁进场作业。4.作业面前置核查•开工前要求施工单位对原桥梁缺陷进行全桥排查，对照设计文件标记所有裂缝、混凝土剥落、钢筋锈蚀部位，实际缺陷数量、位置与设计文件偏差超过10%的，必须要求施工单位报设计单位出具变更文件，严禁按原设计盲目施工。•交通导行设施验收：主城区路段围挡高度≥2.5m，其他路段≥1.8m，迎车面每隔5m设置1个反光警示灯；来车方向分别在100m、50m、30m位置设置前方施工、限速、车道变窄标识；交通协管员必须穿带反光条的执勤服，持交管部门核发的协勤证件。导行设施验收不合格的，严禁批准占道开工。四、关键工序施工过程监理管控桥梁维修加固的隐蔽工序不可逆，一旦遗留质量隐患后期几乎无法返工，每道工序必须执行“施工自检合格→监理验收通过→方可开展作业→全过程旁站留痕”的管控要求。4.1混凝土缺陷修复•工艺逻辑：凿除松散混凝土、清理界面是保障修复材料与原结构共同受力的核心，若松散层未清理干净，修复层后期会整块脱落。•管控要求：1.基层处理：所有松散、剥落、碳化的混凝土必须全部凿除至露出新鲜坚硬的骨料面，凿毛深度≥10mm；锈蚀钢筋必须除锈至露出金属光泽，钢筋截面锈蚀损失≥10%的，必须报设计单位出具补筋方案，严禁直接用砂浆覆盖锈蚀钢筋。2.界面处理：凿毛完成后用压力0.6~0.8MPa的高压空气吹净浮尘，涂刷配套界面剂，涂刷后30分钟内必须浇筑灌浆料，严禁界面剂完全干透后再浇筑。3.养护：灌浆料浇筑完成后12小时内覆盖土工布洒水养护，养护期≥7天，养护期间严禁任何车辆、重物碾压作业面。•异常处置：发现凿除不彻底、界面残留浮尘的，立即要求返工，每作业班灌浆料留设1组试块，28天强度送检不合格的，整段修复层必须凿除重新施工。4.2裂缝修补•工艺逻辑：裂缝注浆的核心是保证浆液填充饱满，恢复结构整体性，若注浆不饱满，裂缝会在车辆荷载作用下继续扩展，最终导致结构断裂。•管控要求：1.工艺选择：裂缝宽度<0.2mm时采用表面封闭法，裂缝宽度≥0.2mm时采用压力注浆法；优先采用环氧树脂类注浆材料，若作业环境温度低于5℃，必须采用低温固化型浆液，严禁使用普通水泥浆灌注结构受力裂缝。2.表面封闭施工：沿裂缝两侧各20mm范围打磨混凝土面清除浮浆，涂刷环氧树脂封闭胶，胶层厚度≥1mm，涂刷总宽度≥50mm。3.压力注浆施工：沿裂缝每隔300~400mm粘贴1个注浆嘴，裂缝两端必须设置注浆嘴；用封缝胶封闭裂缝表面，常温下静置24小时待封缝胶固化后，做0.2MPa压气试验检查无漏气，再开始注浆；注浆压力从0.2MPa逐步提升至0.4MPa，相邻注浆嘴出浆时关闭当前注浆嘴，移至下一个注浆作业，最后一个注浆嘴出浆后保持压力1分钟再关闭。4.质量检测：注浆完成7天后，采用超声波检测仪检测注浆饱满度，饱满度≥95%为合格。•异常处置：压气试验发现漏气的，必须重新封缝；注浆饱满度不达标的，在空鼓位置钻孔补灌；注浆压力超过0.4MPa时立即停止作业，防止压力过大撑开原结构混凝土产生新裂缝。4.3植筋作业•工艺逻辑：植筋的粘结力来自胶体与钢筋、混凝土孔壁的摩擦力，孔壁清理不净、注胶不饱满会导致植筋抗拔力不足，加固层在荷载作用下脱落。•管控要求：1.钻孔：按设计位置放线钻孔，孔径比植入钢筋直径大4~6mm，钻孔深度为15d（d为钢筋直径），必须使用带深度限位器的电钻，深度误差控制在+5mm以内；优先避开原结构钢筋，若钻孔时遇到原结构钢筋，可调整孔位，调整后孔位距离原设计位置偏差≤50mm，严禁切断原结构受力钢筋。2.清孔：严格执行“三吹两刷”流程：先用高压空气吹净孔内浮尘，再用专用毛刷擦拭孔壁，重复两次，最后用丙酮擦拭孔壁；严禁用清水冲洗孔道（残留水分会降低胶体粘结强度30%以上）。3.注胶植筋：从孔底开始注胶，注胶量为孔容积的2/3，将钢筋旋转插入孔底，以孔口有少量胶体溢出为合格；严禁将胶体抹在钢筋表面直接塞入孔内（会导致孔底缺胶，抗拔力不足）。4.固化检测：常温下静置24小时待胶体固化（气温<5℃时固化时间延长至48小时），固化期间严禁扰动钢筋；按1%的比例随机抽检做拉拔试验，拉拔力达到钢筋屈服强度标准值为合格。•异常处置：拉拔试验不合格的植筋，严禁在原孔位直接补胶复用（孔壁已光滑，粘结力仅为原设计的40%），必须在距离原孔位15d以上位置重新钻孔植筋。4.4粘贴加固（碳纤维布/钢板）•工艺逻辑：粘贴加固依靠胶体传递结构应力，若胶层存在空鼓、气泡，会导致应力集中，加固层提前断裂、脱粘，完全丧失加固作用。•管控要求：1.基层处理：混凝土表面打磨平整，转角位置打磨成圆弧状，碳纤维布粘贴时圆弧半径≥20mm（防止弯折导致纤维应力集中断裂），钢板粘贴时圆弧半径≥10mm；清除表面浮浆、油污，用丙酮擦拭干净。2.涂胶粘贴：胶体按产品说明书配合比搅拌均匀，粘钢胶层厚度控制在1.5~2mm，碳纤维浸渍胶层厚度控制在0.5~1mm；粘贴碳纤维布时，用滚筒沿纤维方向反复滚压排出气泡，严禁沿垂直纤维方向滚压（会扯散纤维丝降低强度）；粘钢时加压固定，压力控制在0.1~0.2MPa，以胶层刚从钢板边缘溢出为度。3.固化检测：常温下固化72小时后，用小锤敲击检查粘贴密实度，单个空鼓面积≤100c㎡、总空鼓率≤5%时，可采用注射器补胶修复；总空鼓率>10%时，必须将整幅加固层揭除重新粘贴。•异常处置：发现粘贴面残留油污、水分的，必须彻底清理后重新涂胶，严禁带污粘贴。4.5支座更换•工艺逻辑：梁体顶升的核心是同步控制，若顶升高差过大，会导致梁体附加内力过大，产生开裂、伸缩缝拉坏等问题。•管控要求：1.顶升准备：每个墩位千斤顶布置位置必须经计算确定，优先布置在支座两侧的梁底受力位置；顶升前在梁体、盖梁上安装位移传感器，设置高差报警阈值（单墩高差≥2mm、相邻墩高差≥5mm时系统自动锁停）。2.同步顶升：采用PLC同步顶升系统分级加载，每次顶升行程≤10mm，每级顶升完成后检查梁体、支座情况，无异常再进行下一级顶升；顶升到位后立即采用钢垫块垫实，钢垫块承载力≥2倍顶升力，严禁长期用千斤顶持力（千斤顶密封泄漏会导致梁体突然下沉）。3.落梁就位：更换支座前将垫石顶面清理平整，用环氧砂浆找平，找平层厚度≤20mm；新支座就位偏差≤5mm；落梁速度控制在1mm/min以内，逐墩缓慢落梁，落梁后检查支座密贴情况，局部缝隙≥0.3mm的必须用不锈钢薄钢板垫实，严禁支座脱空。•异常处置：顶升过程中发现梁体出现新增裂缝、位移超过阈值的，立即停止顶升，回油落梁排查原因，问题解决后方可继续作业。4.6桥面系维修•工艺逻辑：桥面铺装凿除若采用大型破碎锤，震动会传递到梁体，导致原结构产生新的裂缝，防水层施工质量差会导致雨水下渗腐蚀梁体钢筋。•管控要求：1.旧铺装凿除：优先采用小型铣刨机作业；铣刨机无法作业的边角部位，采用人工配合小风镐凿除；严禁使用1t以上的大型破碎锤直接凿打桥面。凿除完成后清理桥面板浮渣，尖锐凸起部位打磨平整。2.防水层施工：防水涂料涂刷均匀，无漏涂、流淌；防水卷材搭接宽度≥100mm，搭接缝错开≥300mm；防水层施工完成后做24小时闭水试验，无渗漏为合格。3.沥青铺装摊铺：摊铺温度≥140℃，碾压完成后温度≥70℃方可开放交通；压实度≥98%，平整度偏差≤3mm/m；伸缩缝位置铺装与原有路面高差≤2mm，防止跳车。•异常处置：闭水试验发现渗漏的，必须将渗漏部位防水层揭开重新施工；铺装平整度超标的，必须铣刨重铺。五、施工安全与交通导行监理管控城市桥梁维修加固多为占道作业，安全风险传导快、社会影响大，安全管控必须做到隐患前置排查、违章立即制止，绝不能以工期为由放松安全要求。1.风险分级管控按风险严重程度分为3级，对应不同管控要求：风险等级判定标准管控要求批准权限Ⅰ级（重大风险）跨铁路/快速路顶升作业、15m以上高处作业、导行设施防护距离不足总监理工程师现场带班，安全专监全程旁站，作业前必须征得交管/铁路管理部门书面同意，应急救援人员现场待命总监理工程师批准后方可作业Ⅱ级（较大风险）占道作业、2~15m高处作业、临时用电作业安全专监每2小时巡查1次，作业前检查防护设施到位，作业人员必须佩戴安全帽、系挂安全带，临时用电执行三级配电两级保护专业监理工程师检查合格后方可作业Ⅲ级（一般风险）现场材料堆放、小型机具作业监理员每日巡查，材料堆放高度≤1.5m，距离围挡边缘≥0.5m，机具操作人员佩戴防护眼镜施工班组自检合格后作业2.交通导行动态管控•每日作业前检查导行标识、警示灯完好情况，夜间施工区域必须设置太阳能频闪警示灯，频闪频率≥60次/分钟；雨天、雾天必须在来车方向增设临时警示人员。•作业区域内严禁占用行车道堆放材料、停放机具，作业人员严禁随意横穿行车道；现场安排24小时值班人员，发生车辆撞损围挡事件时，10分钟内报交管部门，15分钟内完成路面清理、围挡修复，防止引发二次事故。3.应急处置要求•现场必须配备固定应急物资：反光锥桶100个、警示灯20个、沙袋50袋、急救箱2个、对讲机4台，应急联络通讯录张贴在现场出入口醒目位置（含交管、应急、建设、监理、施工单位24小时联络电话）。•发生高处坠落、物体打击、交通事故时，必须立即停止作业，第一时间抢救伤员、保护现场，1小时内报建设单位及属地监管部门，严禁迟报、瞒报。六、验收与资料管理要求维修加固工程的验收资料是后续桥梁养护、荷载校验、责任追溯的核心依据，必须真实完整、与施工进度同步，严禁事后补记、涂改。1.工序验收严格执行“三检制”流程：施工单位班组自检→项目部复检→专职质检员终检，合格后报监理验收；监理在收到报验申请后4小时内到达现场验收，验收合格签字后方可进入下一道工序；验收不合格的下发监理通知单，整改完成后重新报验，严禁未验先做。2.分部分项工程验收每个分部工程（下部结构加固、上部结构加固、桥面系维修、附属设施改造）完成后，由总监理工程师组织建设、施工、设计单位联合验收，重点核查隐蔽工程影像资料、材料检测报告、工序验收记录，实测实量结构尺寸、强度、平整度；验收不合格的，不得开展下一个分部工程施工。3.竣工验收•工程全部完工后，施工单位整理全套竣工资料报监理单位预验收，预验收合格后由建设单位组织竣工验收。•竣工验收前必须委托具备资质的第三方检测机构开展荷载试验，荷载试验效率控制在0.95~1.05，承载力达到设计荷载等级要求为合格。•验收合格后签署竣工验收证书，合同约定保修期不得低于2年，其中粘钢、碳纤维、植筋等结构性加固部位保修期不得低于5年。4.资料管理要求•所有旁站记录必须包含作业时间、作业部位、作业人员、施工参数、发现问题、处置情况，附带时间水印的现场照片，清晰显示作业部位细节。•监理日志、验收记录、通知单、会议纪要等资料必须当日填写，严禁事后补编、涂改；工程竣工后30天内，将全套监理资料移交建设单位存档，留存期限不低于桥梁设计使用年限。七、监理履职考核与责任追溯监理责任追溯实行“谁签字、谁负责”的原则，所有管控环节的履职记录是责任界定的唯一依据，失责人员必须承担对应责任。1.内部考核总监理工程师每周对各专业监理工程师、监理员的履职情况开展1次检查，发现旁站不到位、验收弄虚作假、隐患排查不及时的，第一次给予内部通报批评，第
