UHPC超高性能混凝土为何能做到桥面「高温不软、低温不裂」：水胶比0.14~0.25、钢纤维增韧与耐久性跨越

桥梁养护

2026年9月28日，沈阳浑河上的长青桥在封闭大修7个月后，较原计划提前3天恢复通车。这座1997年建成的跨河"大动脉"，经历二十多年高负荷运转和无数次东北冻融循环后，钢拱肋焊缝开裂、吊杆钢丝锈蚀、行车道板渗水腐蚀等问题已十分突出。这次加固改造中最值得关注的技术亮点是——沈阳地区旧桥加固中首次大规模应用UHPC超高性能混凝土用于桥面板湿接缝与桥面铺装，实现"高温不软、低温不裂"。

几乎同一时间，北京建工新材在四元桥大修项目中应用C70快硬抗扰动混凝土，12小时即达到开放交通所需强度，让"周末集中施工、工作日恢复通行"成为可能。两则案例指向同一趋势：新材料正在重新定义旧桥加固的技术天花板。

一、为什么是UHPC？北方冻融环境下的材料困局

搞过桥梁养护的工程人都知道，北方桥梁最怕的不是荷载，而是冻融循环。沈阳冬季最低气温可达零下25℃以下，桥梁结构年复一年经历"冻了胀、融了缩"的往复拉扯。加上除冰盐的氯离子侵蚀，普通混凝土桥面板用不了十几年就出现表面剥蚀、钢筋锈蚀等连锁病害。长青桥改造前的"体检报告"就是典型写照：桥面坑包积水只是表象，钢拱肋焊缝开裂、吊杆钢丝锈蚀才是要命的结构隐患。

传统修补思路是"坏了再修"，用普通混凝土或沥青打补丁。但传统修补方式终究难以根治——新材料与旧结构的界面薄弱层、冻融疲劳的持续累积，决定了这种思路只能延寿、不能治本。

二、UHPC到底"超"在哪里？关键参数解读

UHPC不是简单的高标号混凝土。根据GB/T 31387《超高性能混凝土》及T/CECS 10107等规范，它是一种以水泥为基体、内掺高强钢纤维的纤维增强水泥基复合材料，技术内核可拆解为三个关键词：

第一，通常不掺粗骨料+极低水胶比。UHPC以超细石英砂、硅灰等微细颗粒替代粗骨料，通过紧密堆积理论优化颗粒级配，水胶比低至0.14~0.25（普通混凝土通常0.4~0.6）。极低的水胶比大幅减少内部游离水，毛细孔结构被有效抑制，从源头大幅削弱冻融破坏和氯离子渗透通道。

第二，钢纤维增韧。UHPC内掺高强钢纤维，在基体中均匀分散形成三维"微钢筋网"，开裂后仍能保持较高承载能力，呈现应变硬化特征——裂缝出现后仍能承载，断裂韧性达20~40 kJ/m²，可达普通混凝土的数十倍以上。

第三，耐久性跨越式提升。UHPC的28天抗压强度通常在120~180MPa，是普通C40~C50混凝土的3倍以上；氯离子扩散系数可低至普通混凝土的1/10~1/20。有研究表明，冻融循环数百次后仍保持较高强度保留率。

对桥面铺装场景而言，UHPC使铺装层从易损消耗件转变为长寿命结构层。在长青桥项目中，UHPC被用于桥面板湿接缝和桥面铺装，直接对冲了东北最棘手的冻融侵蚀和除冰盐腐蚀。UHPC的高密实度和钢纤维增韧，使其在高温下抗软化能力显著优于沥青铺装，在低温下抗开裂能力远胜普通混凝土。

三、长青桥的"三重升级"：从材料到体系的工程逻辑



长青桥加固改造是中交二航局实施的国内少有的拱桥综合性全覆盖维修加固工程，其技术逻辑是"安全、品质、智慧"三个维度的系统性升级。

安全维度：从"漂浮体系"到"串联保险"。老桥原有的漂浮受力体系整体性差，单根吊杆失效就可能引发落梁风险。改造团队在辽宁同类桥型中首次应用了纵向钢桁架梁，把全部吊杆横梁串联成整体，相当于给大桥多加了几道"保险绳"。同时，全桥118根吊杆、1342块桥面板等核心受力构件全部更换，彻底清除了原有结构性病害。

品质维度：UHPC+系统化防腐。项目全面更新桥面防水层和交通标线，同步实施系统化防腐处理。UHPC的超高密实度使其抗渗性能显著优于普通混凝土，从材料层面大幅延缓氯离子侵入钢筋的路径。

智慧维度：给大桥装"智慧大脑"。桥梁搭建了健康监测系统，布设4根智慧吊杆、上百个传感器24小时采集受力、温度数据。梁底新增3套检修小车，配合拱肋检修通道，构建起"改造—监测—运维"的全生命周期管理体系。

四、从材料到施工：UHPC落地工程的实操要点

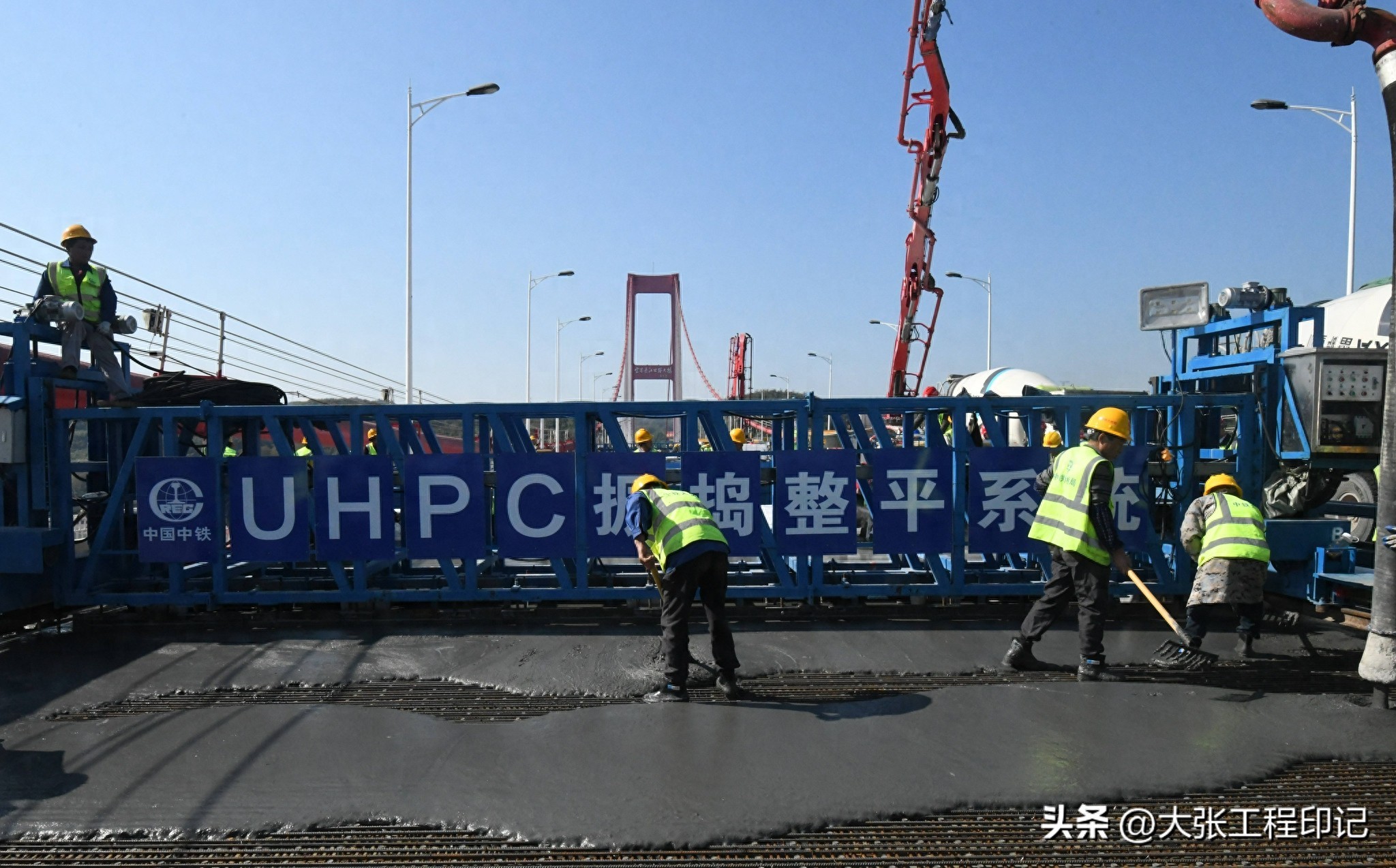

施工窗口与配合比适配。旧桥加固最大的难点在于"内部病害不明+多专业交叉作业+窗口期紧张"。UHPC性能优异但对施工环境敏感，浇筑时机、养护制度都需严格管控。现场浇筑型UHPC坍落扩展度一般在600~800mm，需保证自密实效果；蒸养型强度更高，但通常需工厂预制或现场蒸养。

薄层铺装的结构优势。UHPC桥面铺装层通常仅需45~70mm，相比传统铺装可显著减薄结构层，在旧桥加固中减轻恒载负担。北京建工新材在怀柔怀沙河项目中将UHPC120应用于桥梁工程，并将服务由材料供应延伸至铺装施工一体化。

快硬混凝土的"窗口经济"。北京建工新材在四元桥大修中应用的C70快硬抗扰动混凝土走的是"效率路线"——12小时达到开放交通所需强度，支撑了"周末集中施工、工作日恢复通行"的模式。在城区桥梁养护中，快硬混凝土与UHPC的组合应用（快速施工+长寿命面层）是一个值得探索的技术路线。

五、几点冷思考：别把UHPC当"万能药"

第一，UHPC材料单价远高于普通混凝土，若只替换材料而不优化结构设计（如减薄截面、减少配筋），经济性难以体现。性价比优势在于"以高性能换薄截面、以长寿命换低维护"，需在全生命周期成本核算下才成立。

第二，UHPC施工工艺要求严格——强制搅拌、高频振捣、蒸汽养护制度缺一不可。现场质量管控不到位，再好的材料性能也会打折。

第三，UHPC在旧桥加固中的应用尚处规模化推广初期，长期性能数据积累不足，规范标准仍在完善中。从业者既要看到性能突破的积极面，也要对长期服役表现保持跟踪和理性预期。

一句话总结：UHPC让"高温不软、低温不裂"从愿景走向工程现实，但真正决定一座桥能不能"再撑二十年"的，永远是材料、结构、施工和运维的体系化协同。

---

▶ 来源：今日头条（工程技术领域）
▶ 原文标题：UHPC超高性能混凝土为何能做到桥面「高温不软、低温不裂」：水胶比0.14~0.25、钢纤维增韧与耐久性跨越
▶ 原文链接：https://www.toutiao.com/article/7692224725111685655
▶ 转载时间：2026-10-05
